課程大綱

1.  電量
2.  紅外線感測器 IR
3.  重力感測器 G-Sensor

課程內容

1.  接著我們要來處理從小黑盤那裡接收到的資料。

     當和小黑盤連線完成後，小黑盤每0.01秒(10ms)會回傳一次資料。
     資料由16個英文字母或數字組成，是16進位的格式，分別代表的資料如圖所示。
     意思就是說小黑盤每0.01秒就會把包括電量、IR和G-Sensor的資料包在一起傳出來給我們。

     我們先練習處理這些資料，之後再利用這些資料做一些應用。
     讓我們開始吧，以下為示範影片。

2.  我們還是直接沿用「Lesson06」，到左上方「專案」 → 「另存專案」。
     新名稱為「Lesson09」，App名稱為「接收資料」。

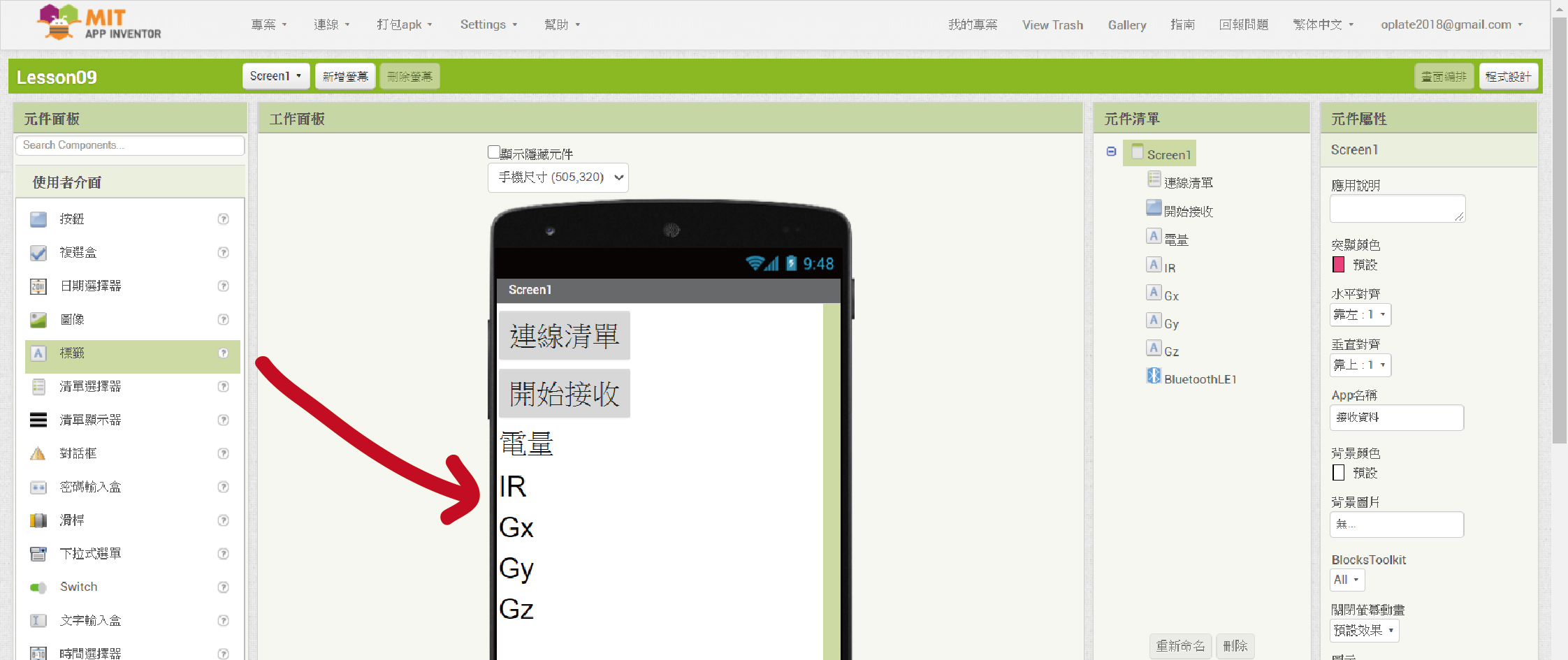

     放進一個「開始接收」按紐和五個之後用來顯示電源、IR和G-Sensor數值的標籤。

3.  接著進到「程式設計」頁面。

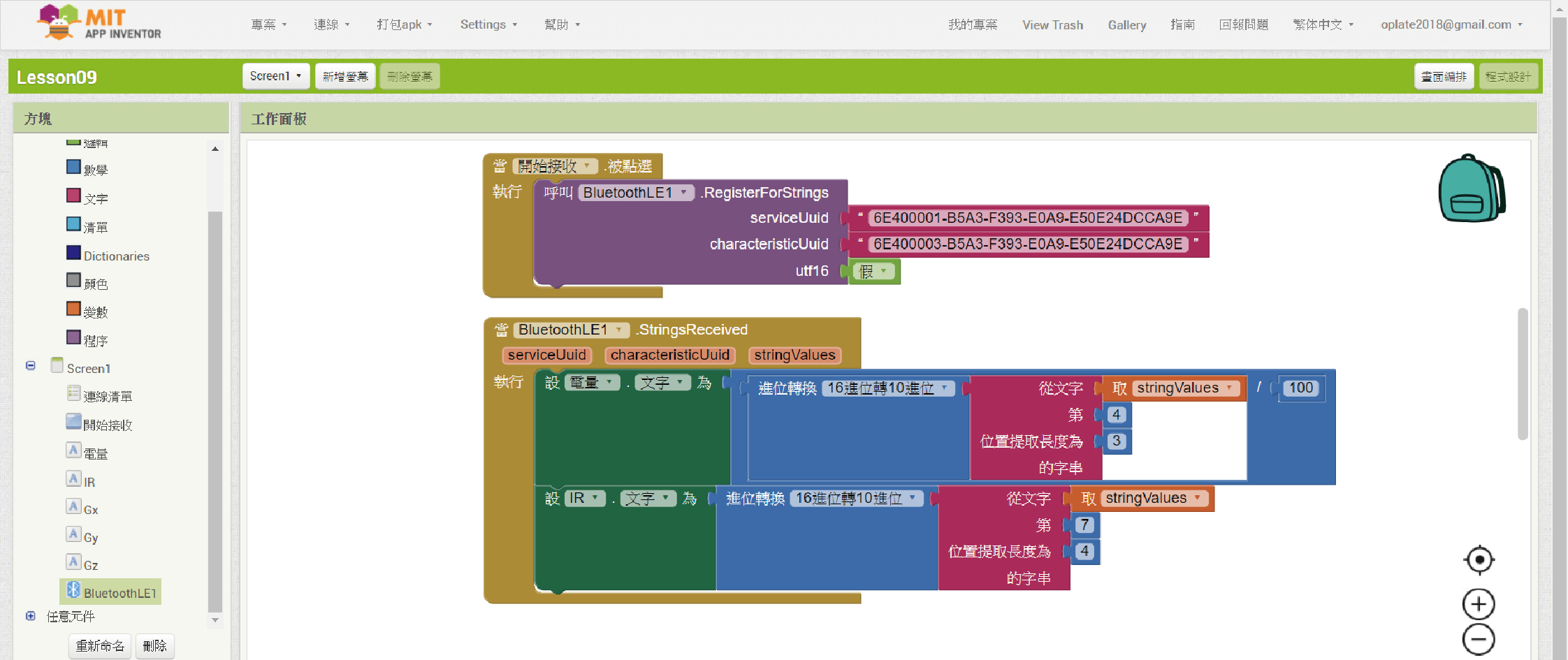

     在「當”開始接收”. 被點選 執行」裡放進接收資料的程式方塊。

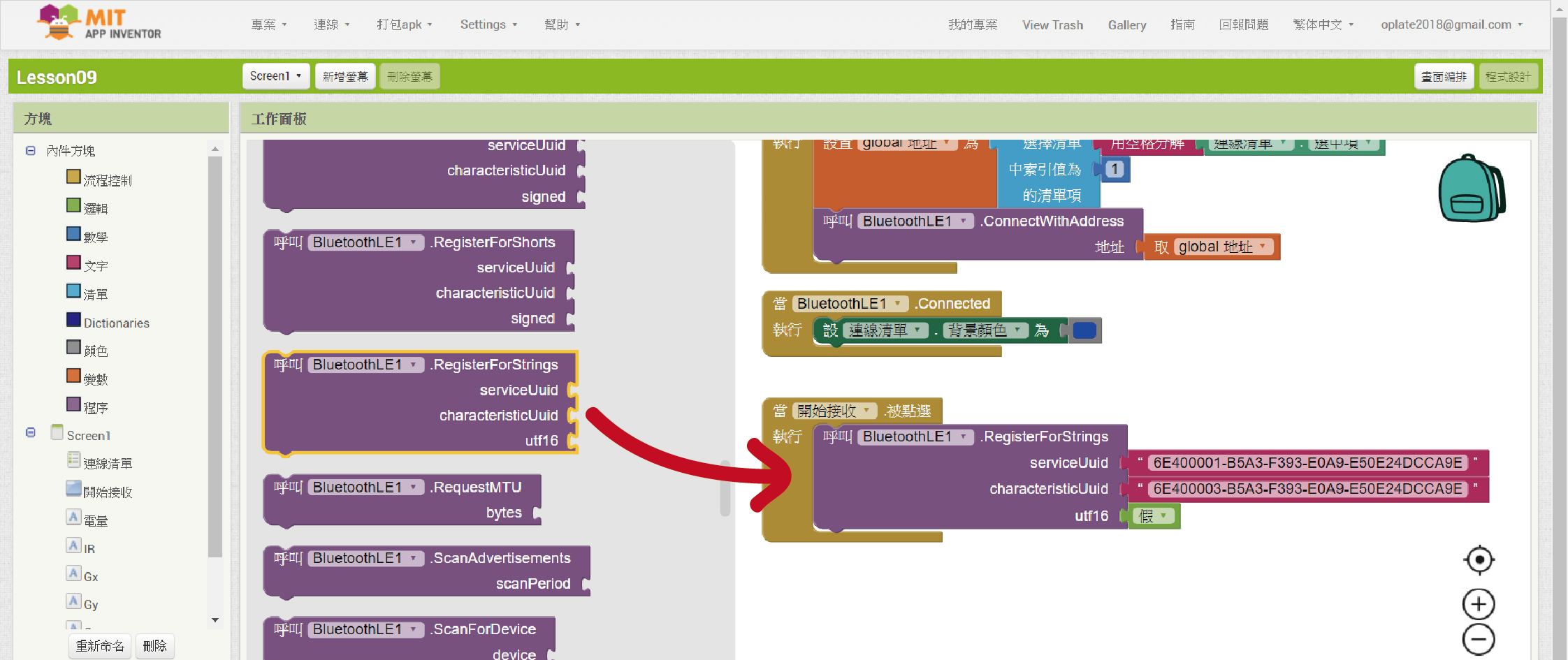

     接收資料和傳送命令一樣都需要「serviceUuid」和「characteristicUuid」。
     接收資料中這兩個值分別如下:

               serviceUuid: 6E400001-B5A3-F393-E0A9-E50E24DCCA9E
     characteristicUuid: 6E400003-B5A3-F393-E0A9-E50E24DCCA9E

     可以發現「serviceUuid」和傳送命令的一樣，而「characteristicUuid」只差一個數字。
     「utf16」這裡要加入「假」程式方塊。

4.  點選「開始接收」按鈕後就會開始接收資料。

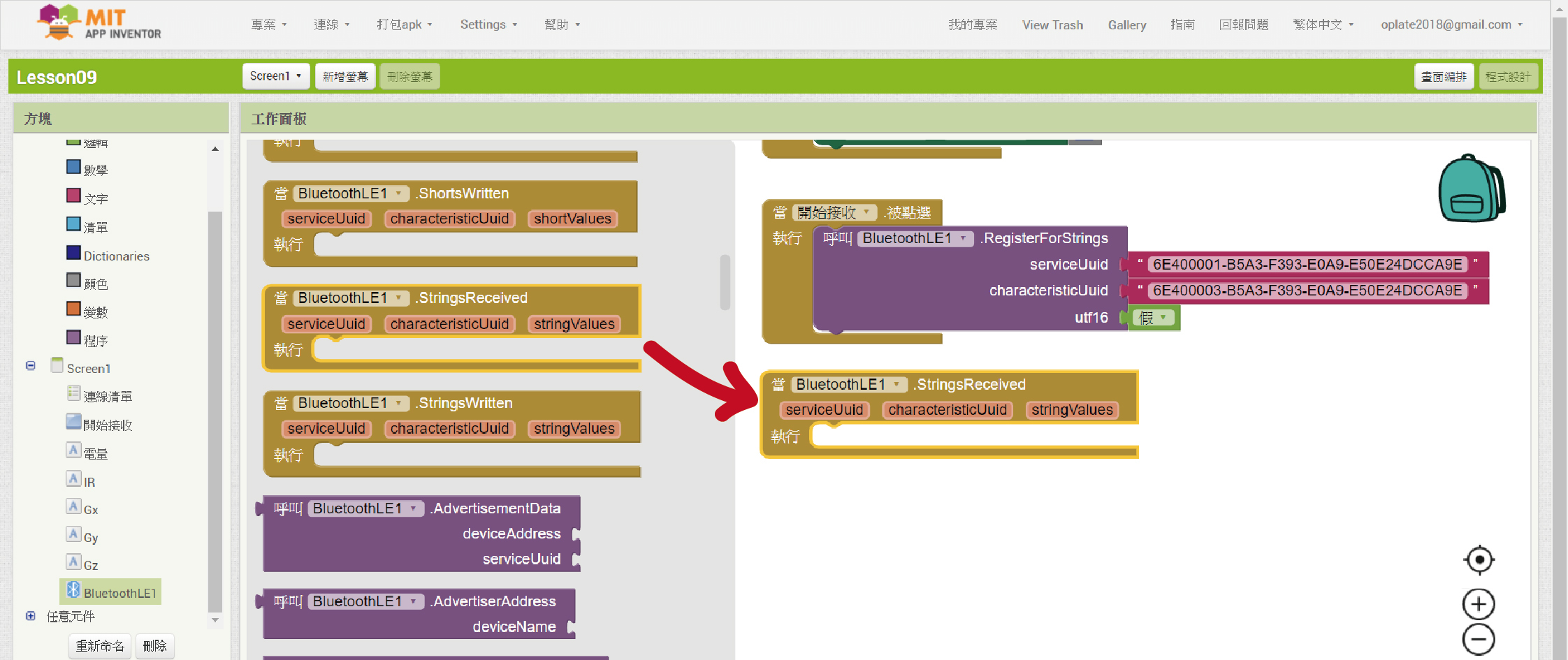

     我們可以從「當”BluetoothLE1”. StringsReceived 執行」程式方塊裡取得接收到的資料。
     也可以在這裡將接收到的資料轉換成我們想要的形式。

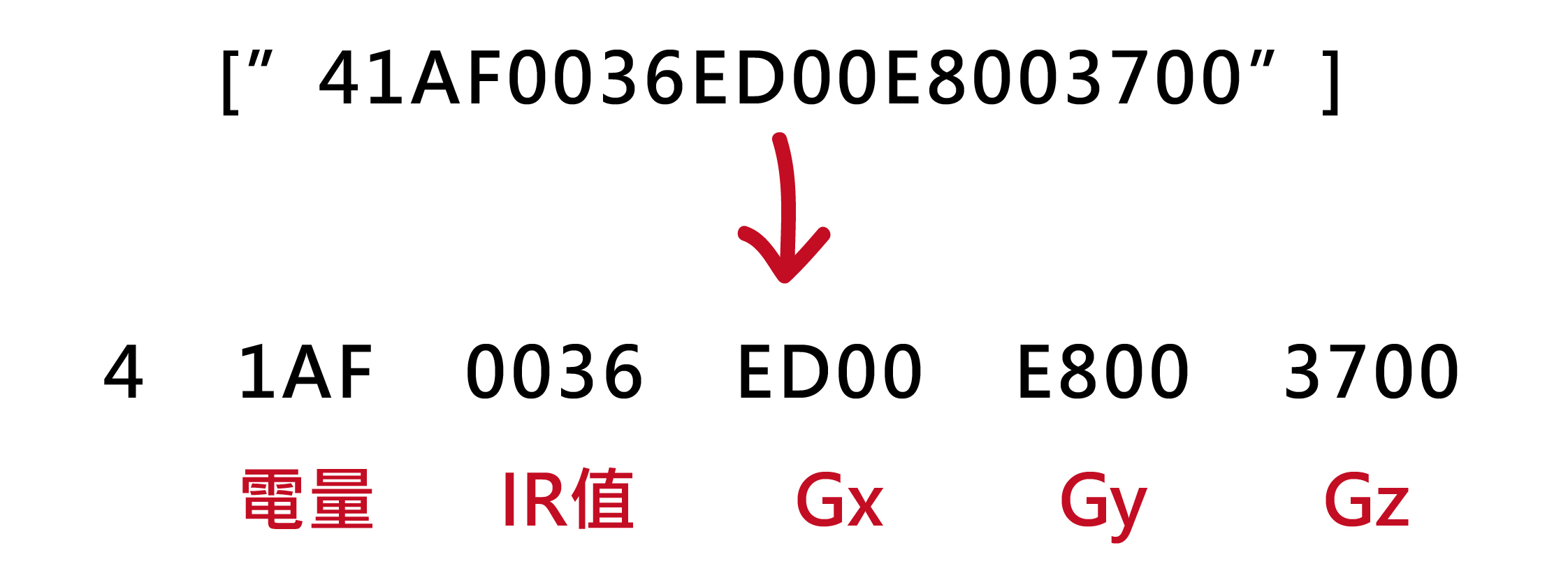

5.  我們從電量一步一步開始，將原始資料轉換成我們想要的電量資料形式，最後結果會如圖中所示。

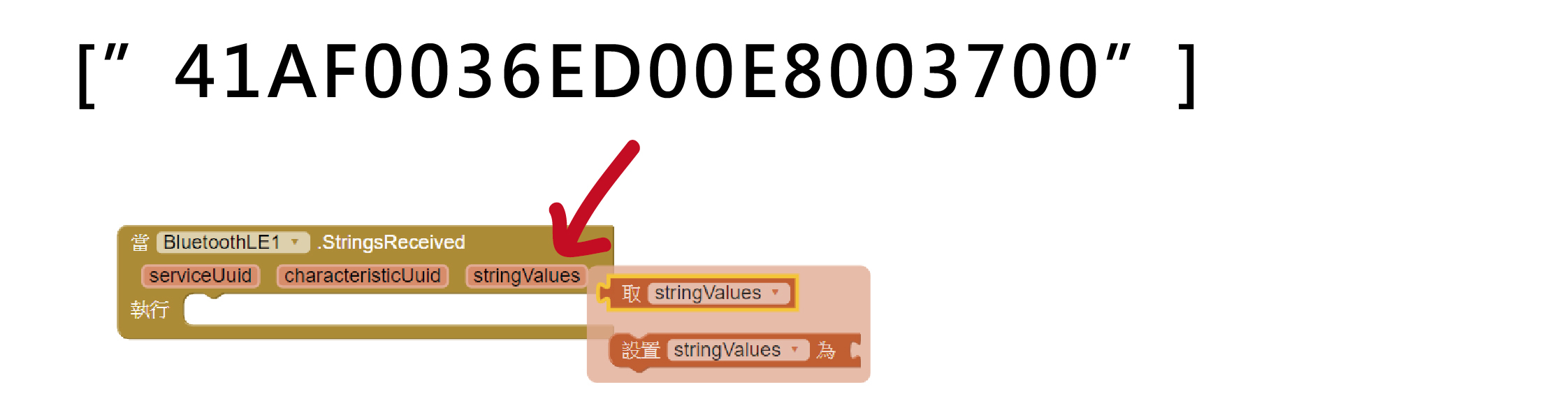

6.  首先我們可以從「當”BluetoothLE1”. StringsReceived 執行」裡得到原始資料，就是「取”stringValues”」。
     當滑鼠移到箭頭指示處，就會出現擴展程式方塊，再點選「取”stringValues”」就會出現在畫面中了。

     這裡「取”stringValues”」就是我們接收到的原始資料，包含16個英文字母和數字的一串文字，這裡假設是 [“41AF0036ED00E8003700”] 。

7.  電量是原始資料裡的1AF。

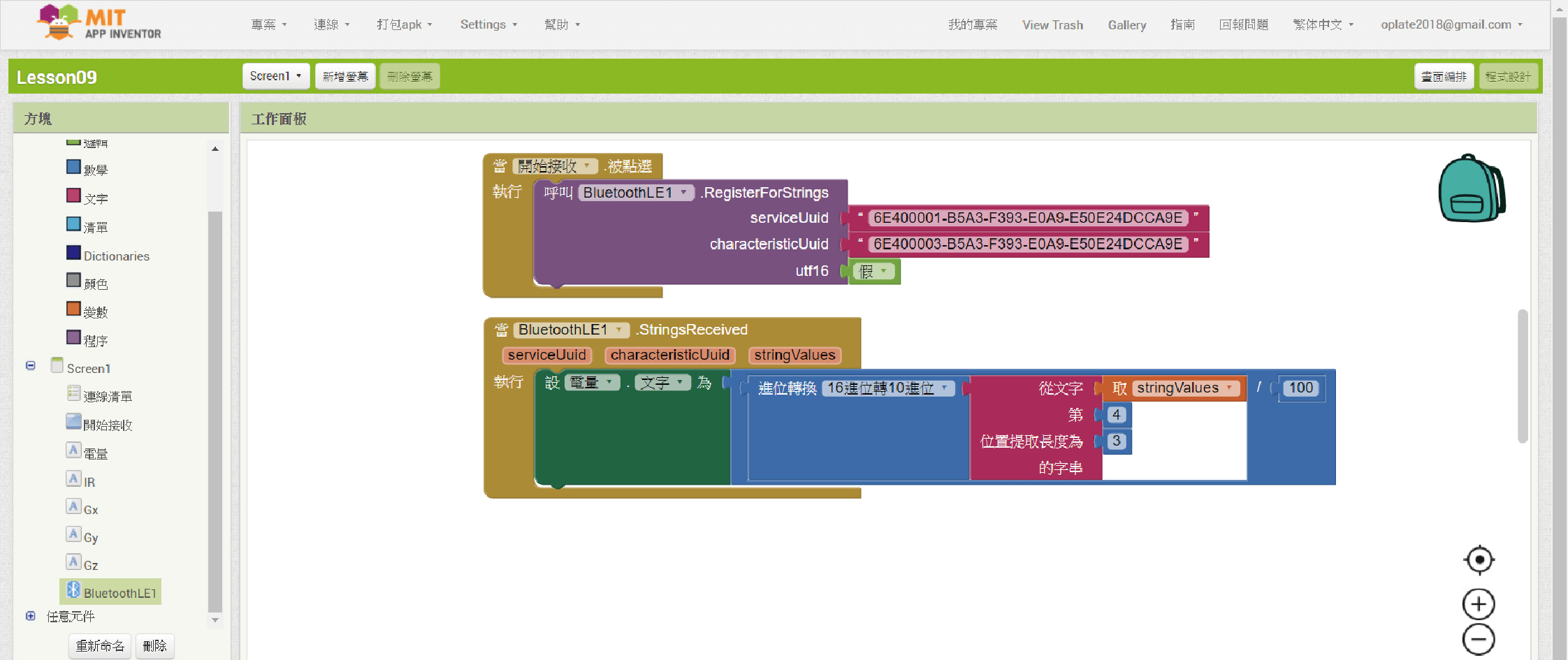

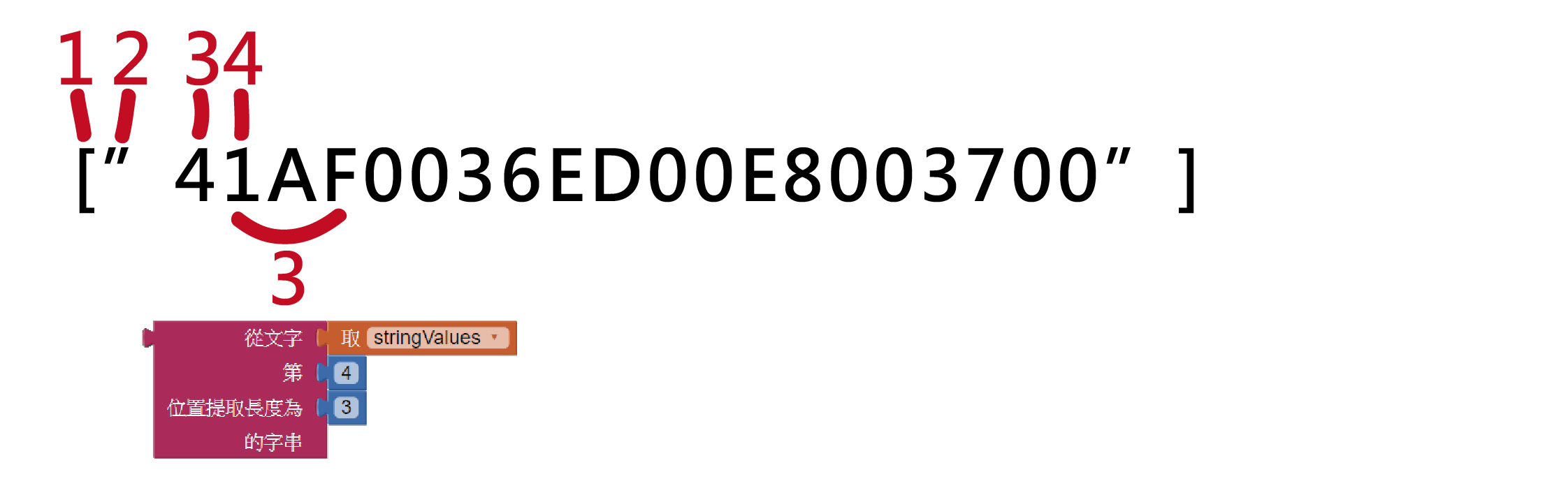

     圖中程式方塊可以從一個字串裡擷取出我們想要的部分，我們用它來從原始資料中擷取出1AF。

     需要兩個資訊，一個是1AF是從字串的第幾位開始，另一個是1AF的長度。
     1AF從1開始，1是位在從左向右數的第4位，注意 [ 和“ 都算一個。
     然後1AF長度是3。

     如此圖中的程式方塊就是我們要的1AF。

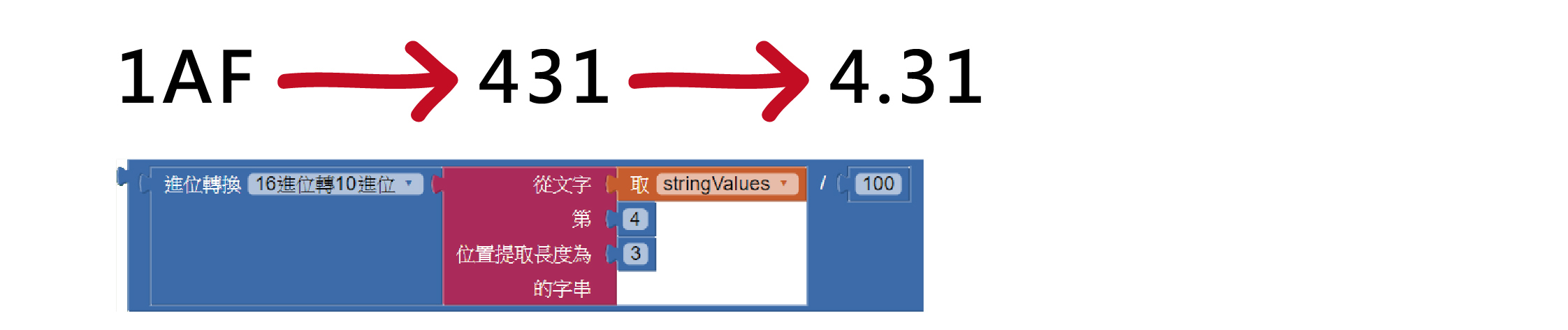

8.  1AF是16進位的格式，我們將它轉成10進位 。
     然後再除以100，就得到我們要的電量。以電壓形式表示，這裡就是4.31V。

     電量充飽時大約是4.3V左右，建議在3.2V的時候就要充電。

9.  做後再把得到的電量組合到標籤「設”電量”. ”文字”為」的後面就完成了。

     到目前的過程是: 按「開始接收」按紐 → 開始接收資料 → 接收到資料後，從原始資料中擷取出我們要的部分(電量) → 標籤「電量」顯示目前電量。
     這就是接收資料的基本流程了。

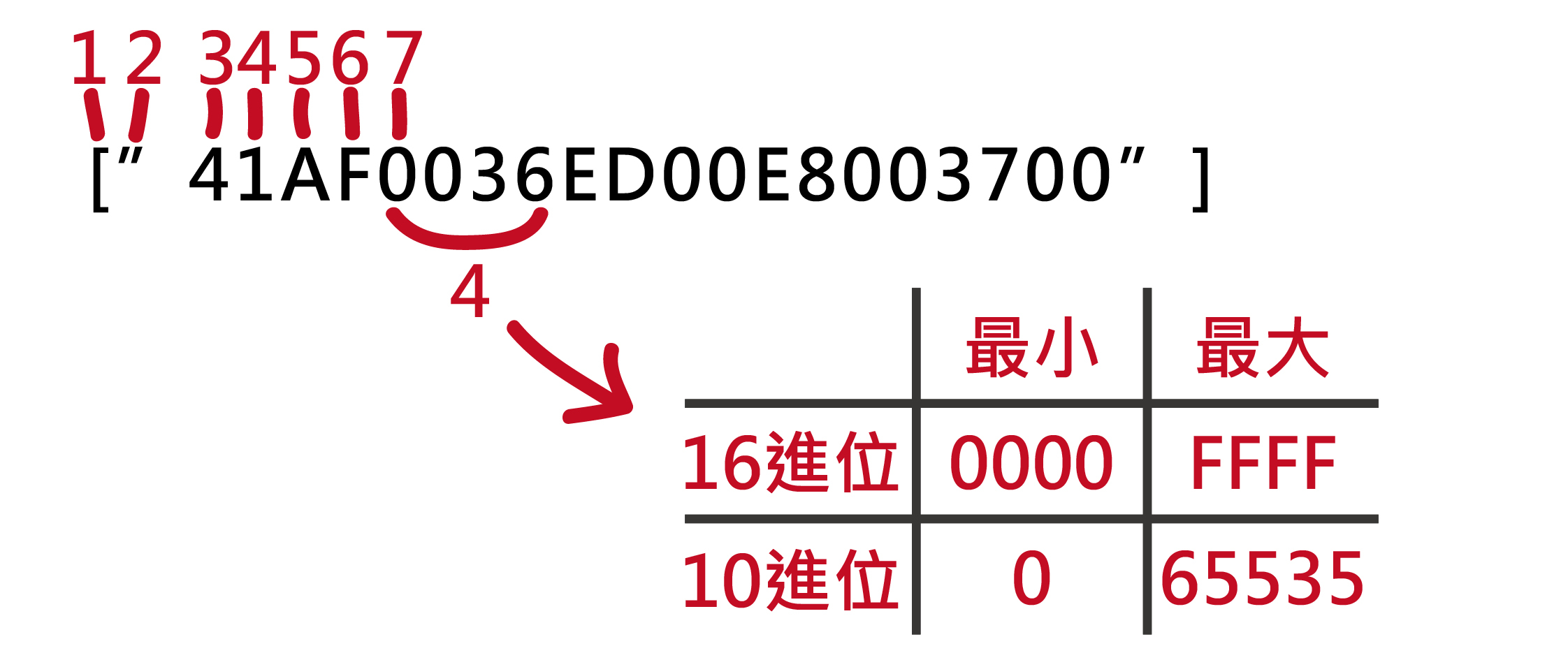

10.  接下來在電量後面4個字串就是IR的數值，算一下是原始資料第幾位開始?

11.  IR值不用除100，轉換成十進位後直接使用就行了。
       圖中的IR值是0036，轉換成十進位是54。
       IR值的大小範圍以16進位表示是0到FFFF，轉換成十進位是0到65535。

12.  基本上當手離IR越近，數值會越大。

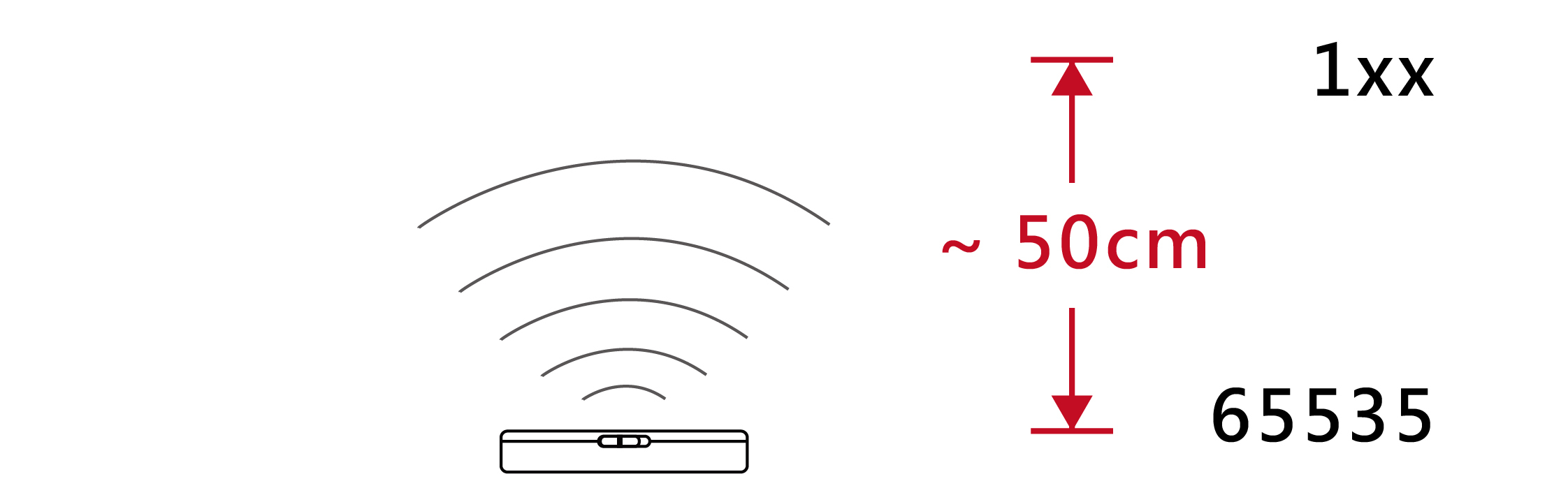

       如圖所示離小黑盤約50公分時IR值大約100多，距離約2公分時會到最大值65535。

       * IR感測器會感測反射回來的紅外線數值，所以得到的數值基本上和距離成反比(距離越遠，數值越小，但不是線性關係)。
          數值也跟反射面材質和顏色有關，譬如說手或書本、黑紙或白紙，在同樣高度會得到不同數值。
          然後也會受陽光影響，因為陽光中也有紅外線。

13.  中場休息一下，可以先匯出apk檔並試著用手在小黑盤上下移動看看IR值的變化。

       最後就是G-Sensor了。
       想把G-Sensor的原始數值轉成我們想要的格式，會有點複雜。
       如果最後真的還是不太了解轉換的步驟，可以直接跳過直接使用製作好的程式方塊，因為重點還是在G-Sensor的應用。

14.  小黑盤的G-Sensor可感測到XYZ三個方向的加速度變化，所以會有Gx、Gy和Gz三個值。

15.  我們開始製作程式方塊。

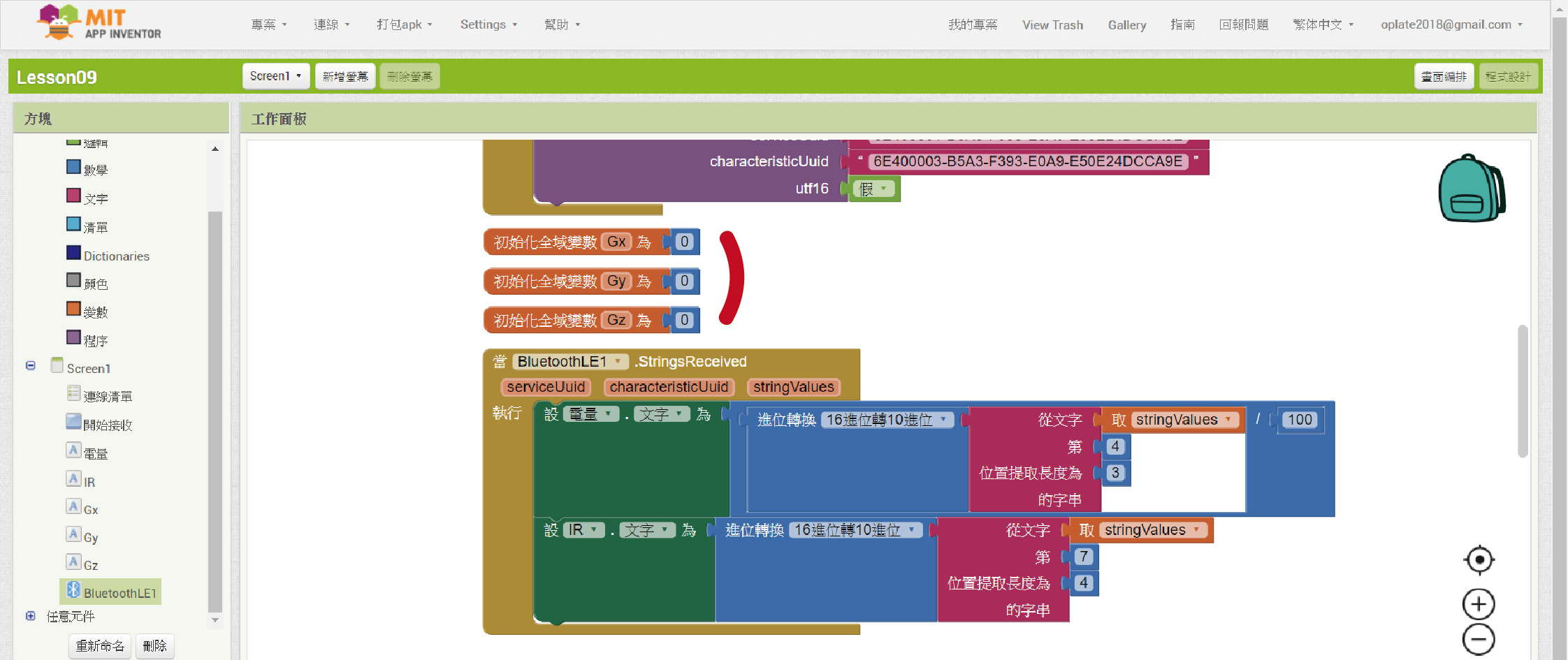

       先加進三個變數，分別為Gx、Gy和Gz，初始值都是0。

16.  接下來以Gx為範例。

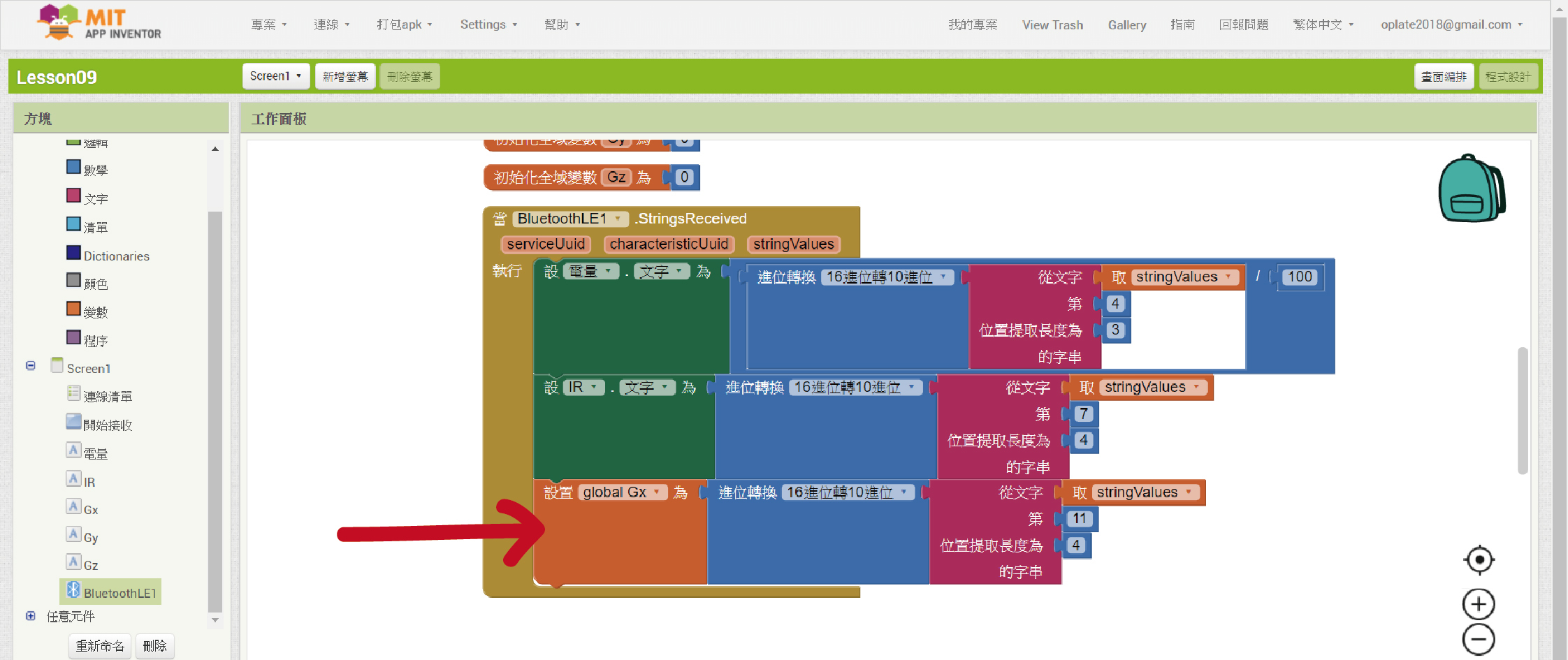

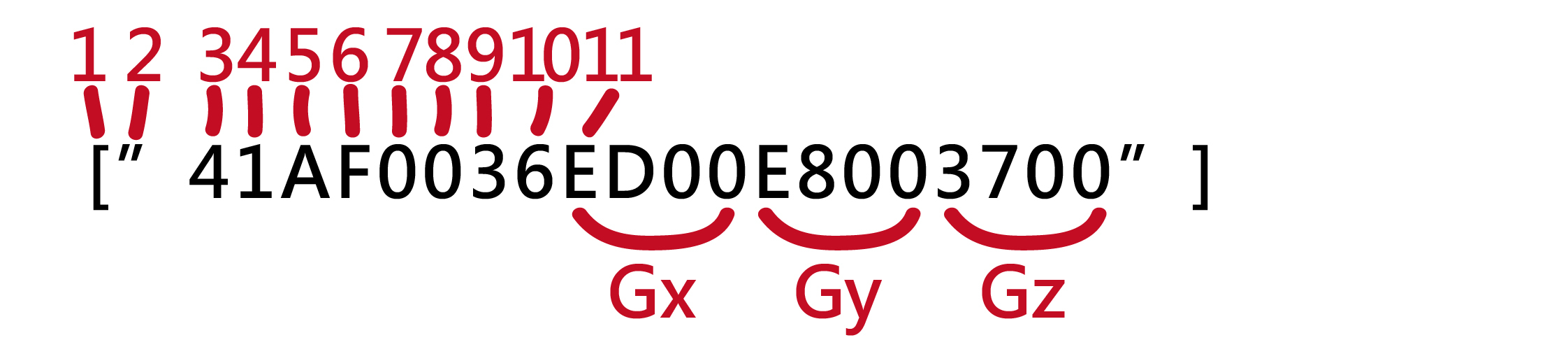

       首先從原始資料中擷取出16進位的Gx值，轉換為10進位後設為「變數」Gx。

17.  「變數」Gx的範圍是0 ~ 65535。
       小黑盤的G-Sensor感測範圍是-2g ~ 2g，XYZ三個方向都一樣(g是重力加速度的單位，代表三個方向都能感測到+-2g的加速度)。

       所以我們要把 “0 ~ 65535” 轉成以 “-2 ~ 2”的方式來呈現。
       轉換後的數值對照要如圖所示。

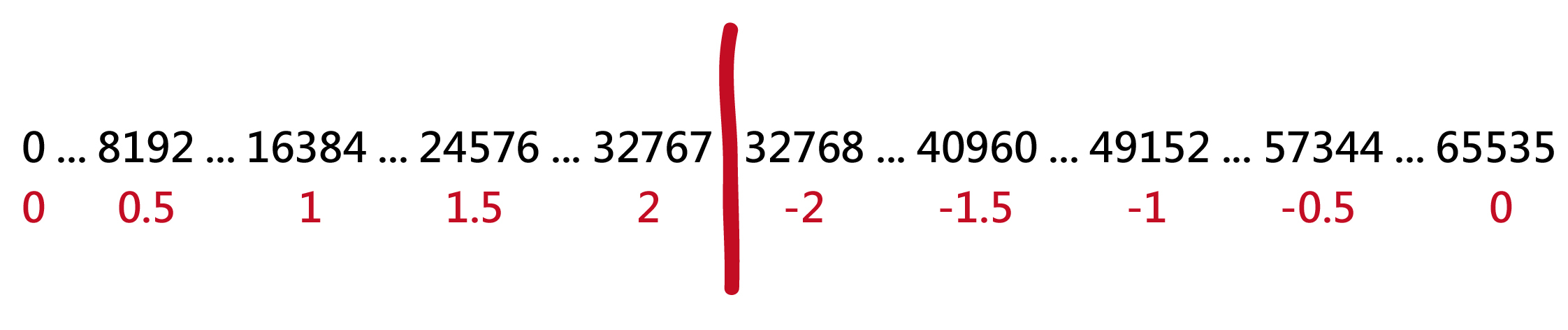

       “0 ~ 65535” 從32767和32768的中間切一半， “0 ~ 32767” 分給 “0 ~ 2”， “32768 ~ 65535” 分給 “-2 ~ 0” 。

       * 為什麼0到65535轉換時不是直接從-2到2，而是先從0到2，再突然變成-2然後又到0?
          其實中間包含了「1補數」的概念，原始資料應該先從16進位轉換成二進位，這樣看就會比較清楚，但這裡還是以應用為主，所以就先跳過了。

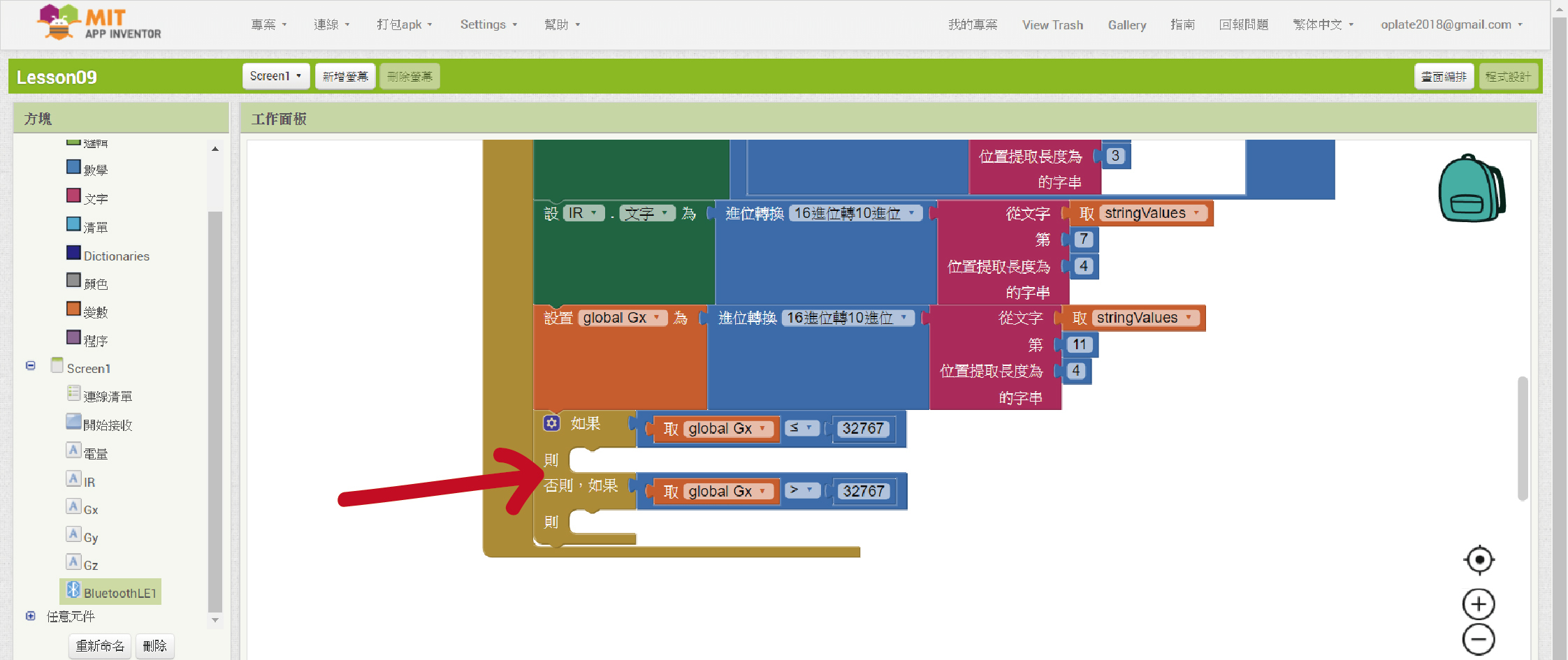

18.  接著我們就照著圖將程式方塊組好。

       轉換內容分成兩種情況，一個是 “<=32767” ，一個是 “>32767” 。
       “<=32767” 時要將 “0 ~ 32767” 轉換成 “0 ~ 2”。
       “>32767” 時要將 “32768 ~ 65535” 轉換成 “-2 ~ 0”。

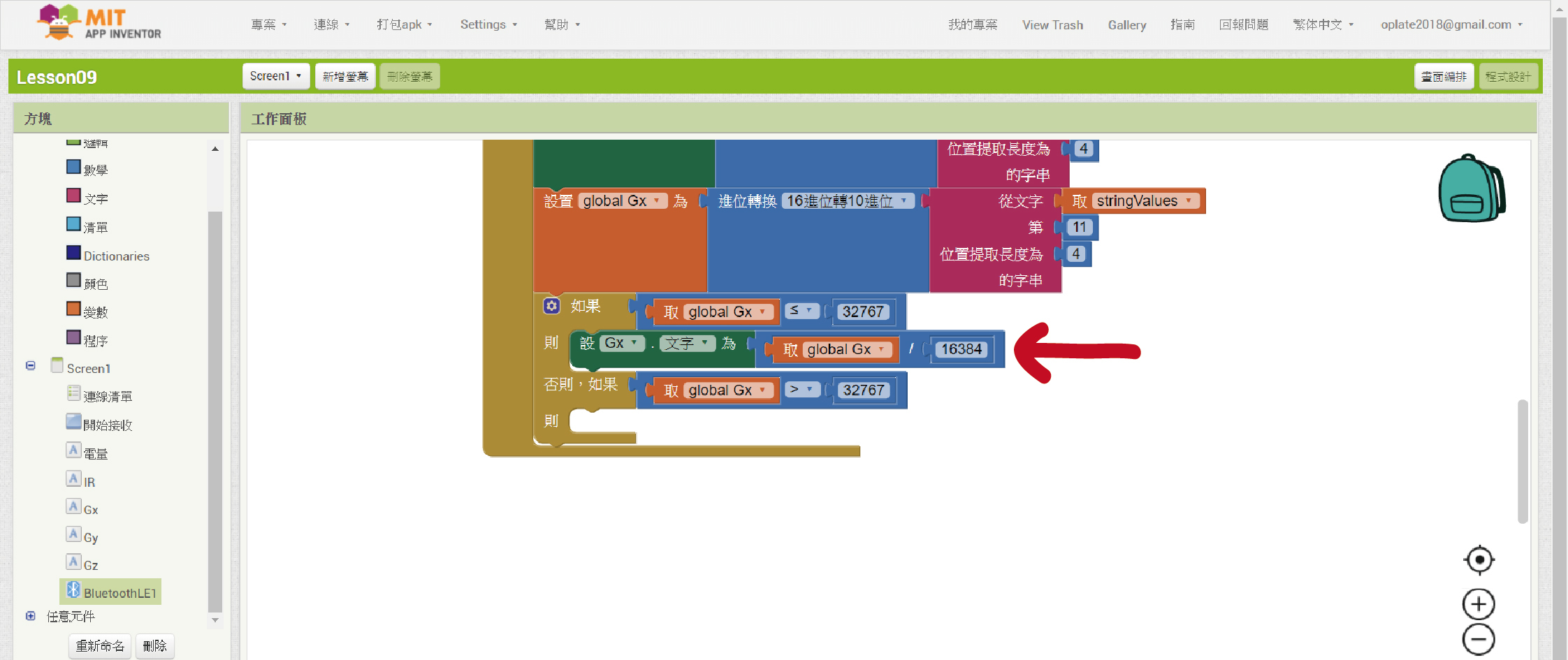

19.  “<=32767” 的部分比較容易，「變數」Gx直接除以16384就好。

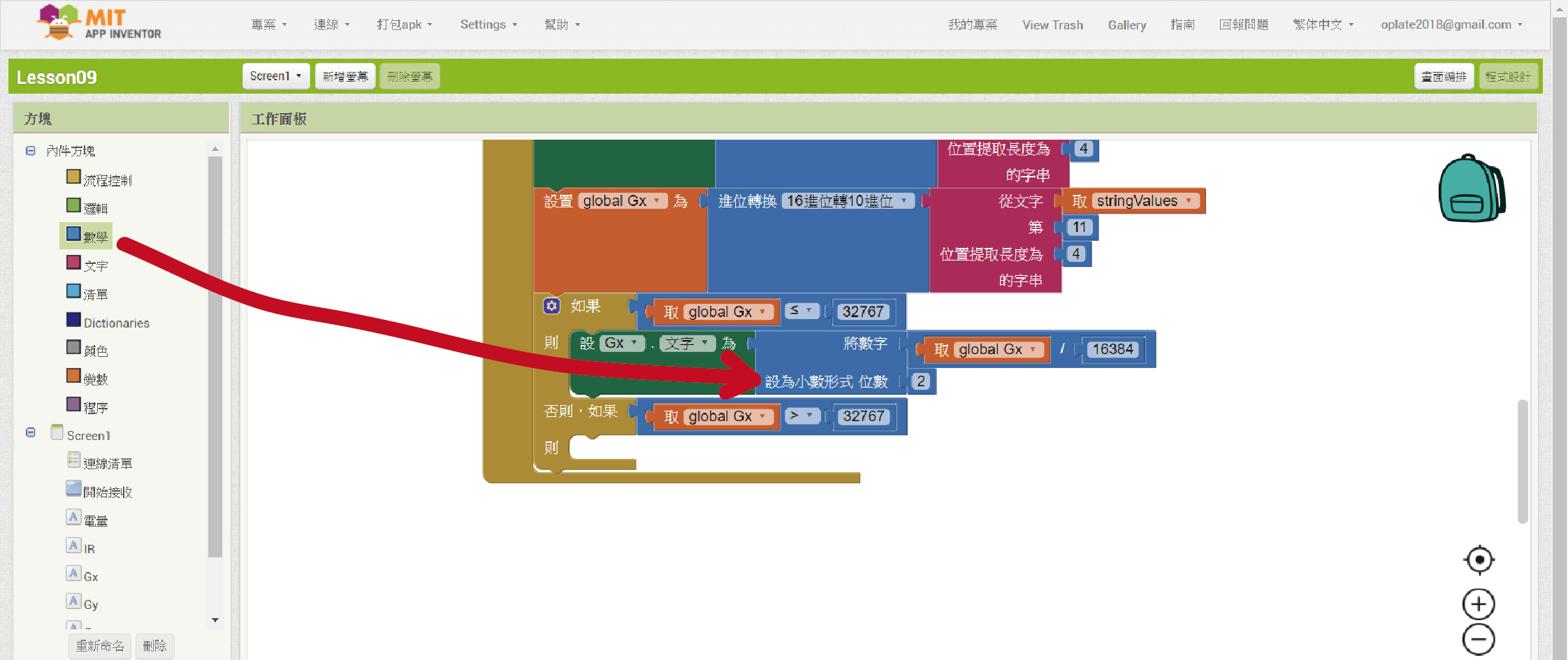

20.  除出來的數值只要取到小數點後兩位。
       在「內建方塊」中的「數學」裡找到這個程式方塊，可以選擇要保留小數點後幾位數字，這裡我們選擇2。

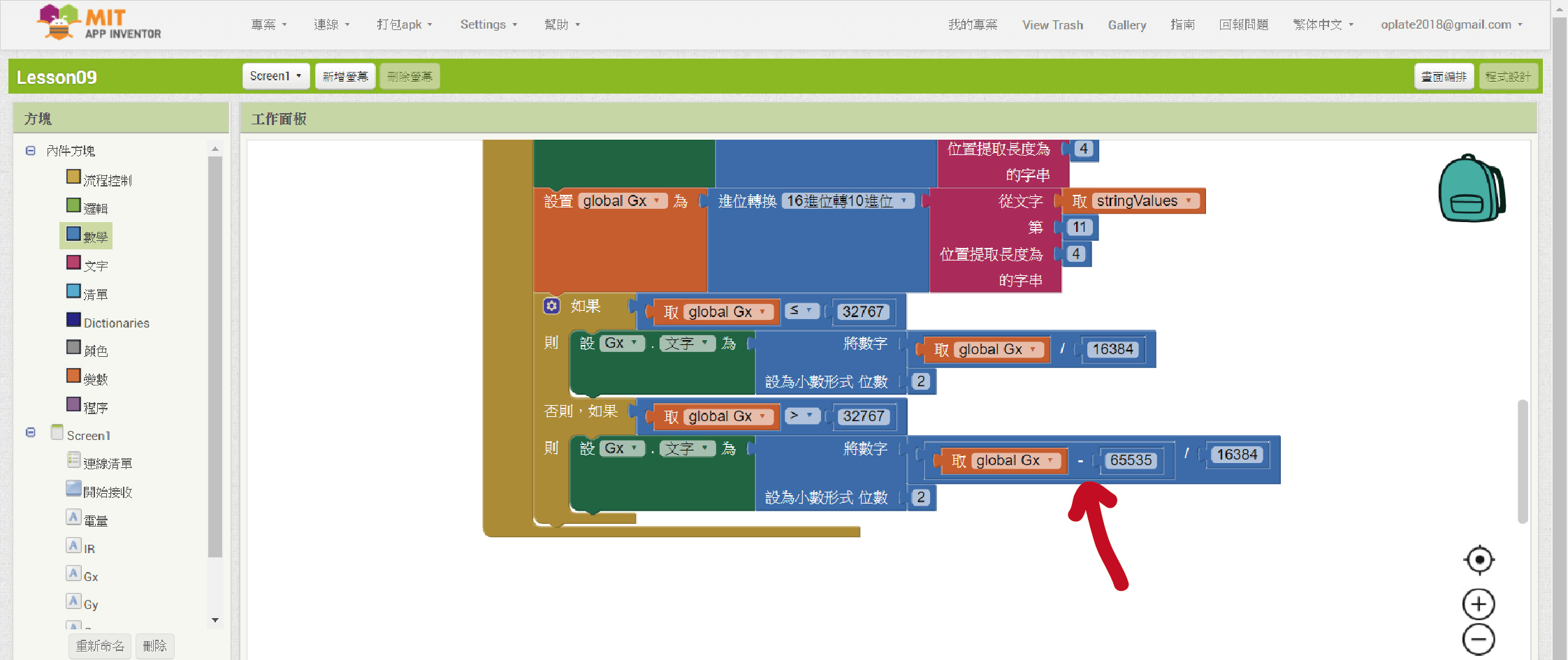

21.  在 “>32767” 的部分，「變數」Gx要先減65535，然後再除以16384就可以了。

       依相同方式完成Gy和Gz的轉換，注意Gy和Gz在原始資料中的位置。

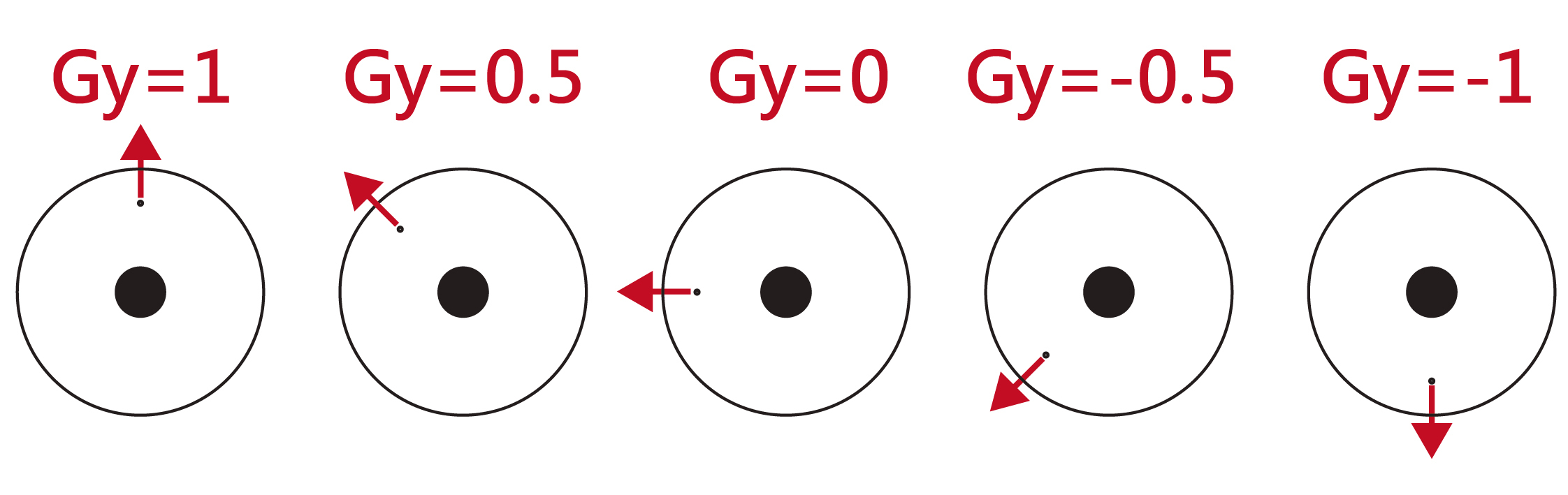

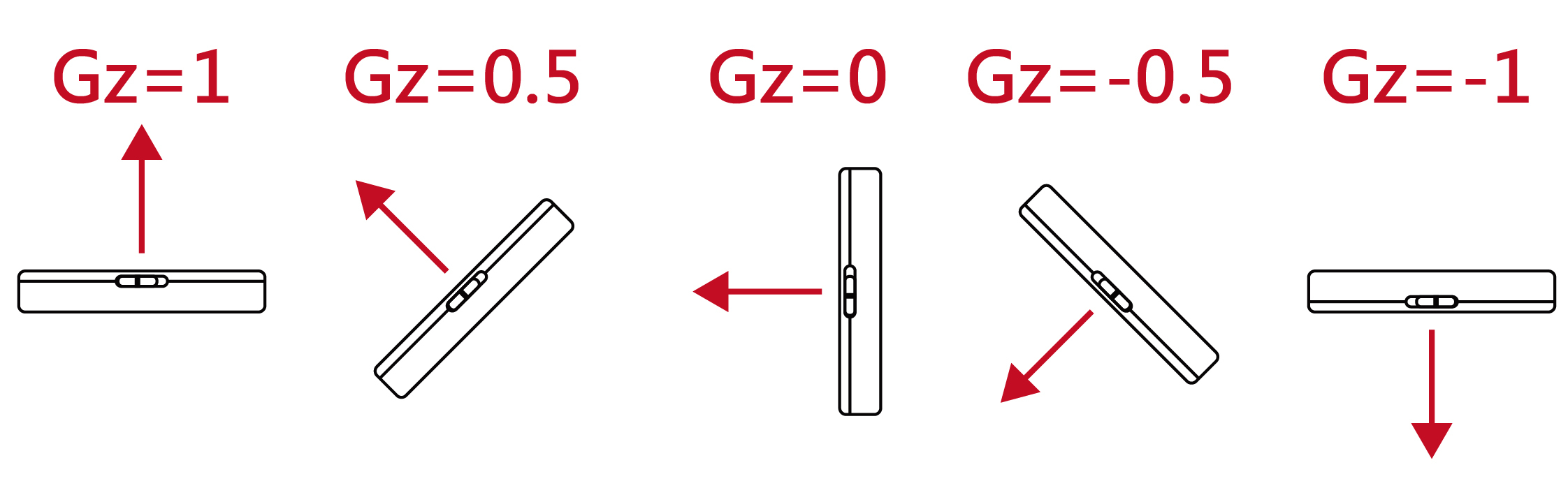

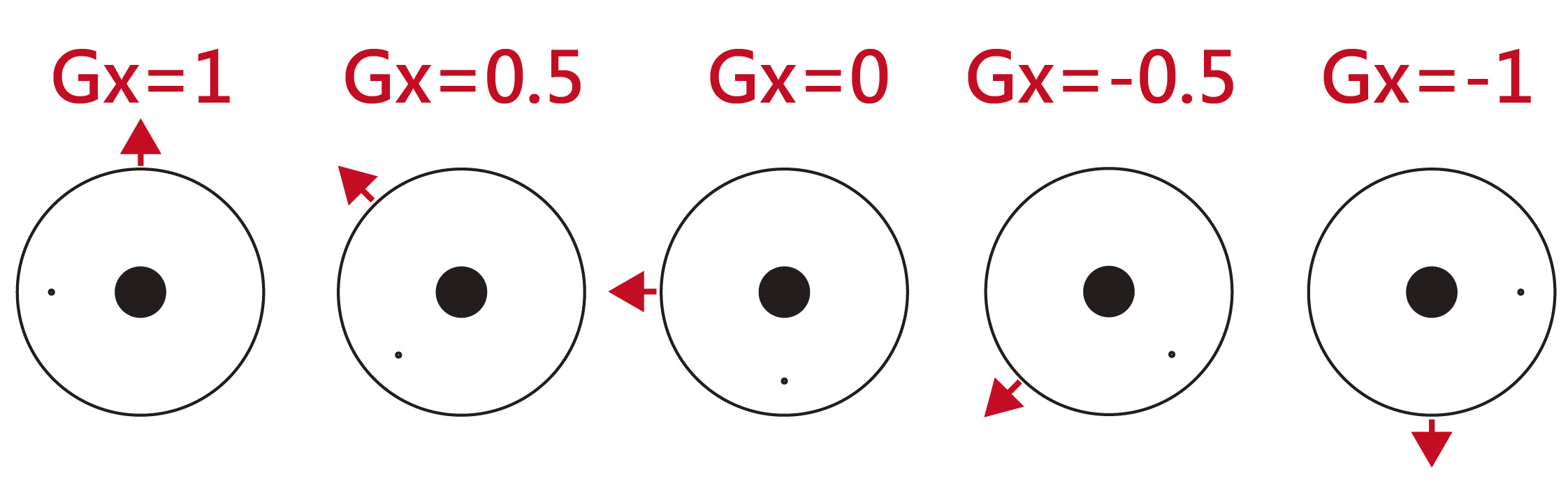

22.  小黑盤不同方向轉動時G-Sensor值的變換。
       大家可以試著各方向轉轉看，會更了解其中的相對關係。

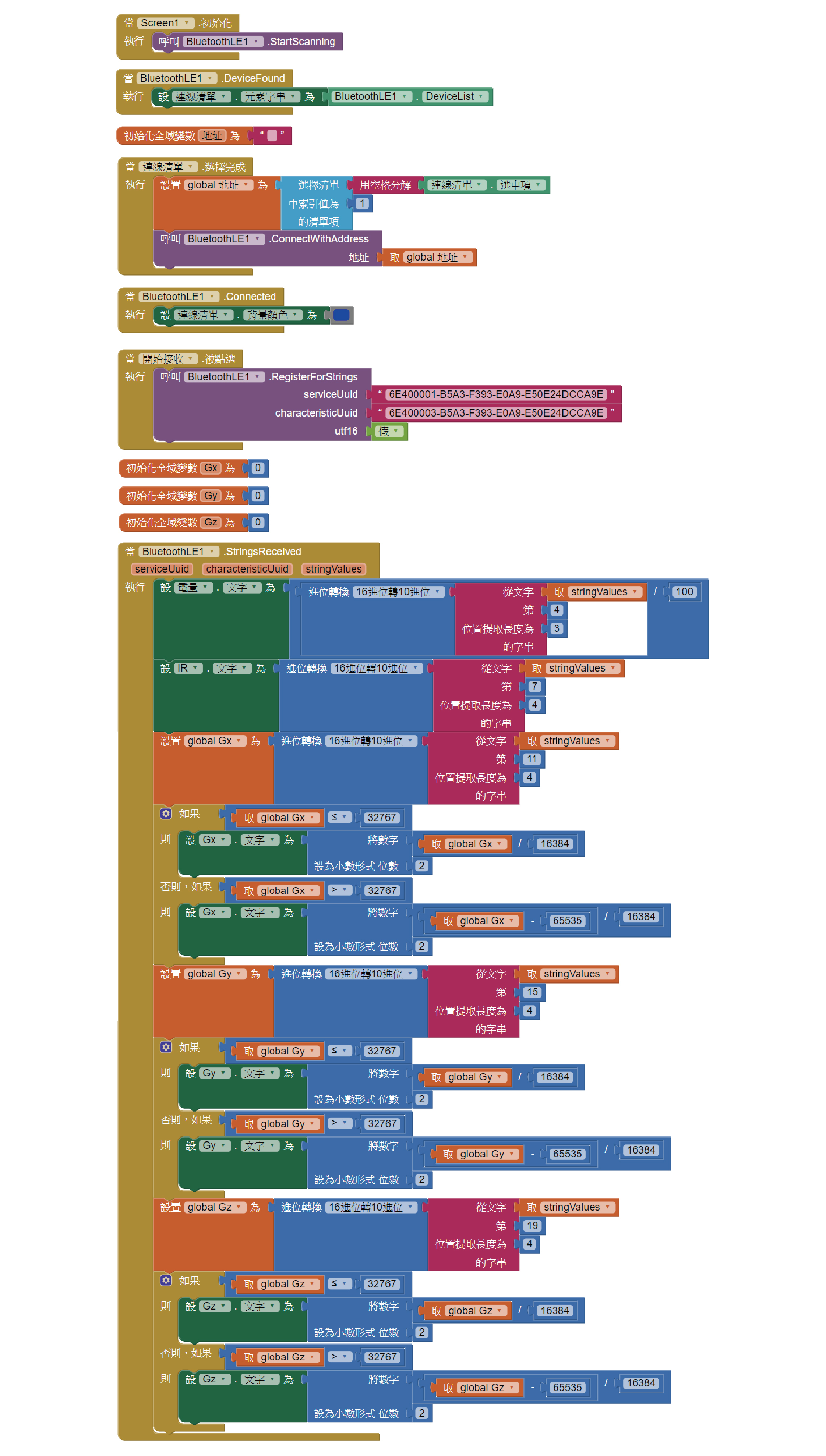

23.  完整程式設計如圖，趕快匯出試試看吧!
